BYMD-II全自動SF6密度繼電器校驗儀使用方法

儀器簡單介紹

SF6密度繼電器校驗儀是高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能自動打印試驗數據并自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。

現場前準備工作

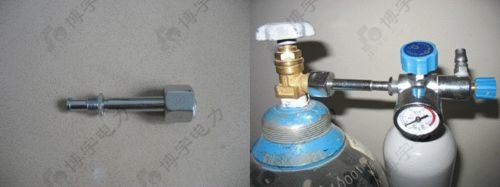

檢查試驗用氣罐有無試驗用氣源（氮氣或SF6氣體），如無試驗用氣源無或氣壓不足（氣壓不能小于0.8MPa）需做好充氣工作（建議用戶到專業充氣點充好氣源，且氣壓不能大于2.0MPa），如無當?shù)責o專業充氣點用戶也可用我公司配備的充氣桿與氣源對接自行充氣，如下圖所示：

現場準備工作

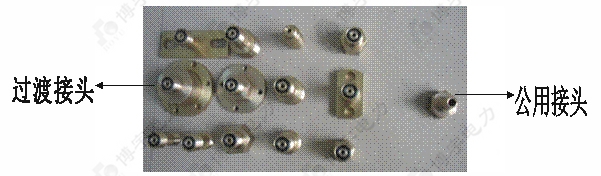

1.到現場后斷開與密度繼電器相連的電源，以免損壞校驗儀，同時拆下與密度繼電器相連管頭，接上相應的測量接頭（與共用接頭連接號，共用接頭尾端有活插頭方便測量管連接），測量接頭及共用接頭示意圖：

    2.根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的信號插座對接好（棕色線接報警觸點，黃色線接閉鎖觸點1，藍色線接閉鎖觸點2，如果所校驗的密度繼電器只有一組閉鎖觸點，藍色線可以不用。三根帶黑色鱷魚夾的線可任意與各觸點另一端相連。當進行單動作信號校驗時，不使用的鱷魚夾可閑置，但不要與其它鱷魚夾發生接觸。）。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別；
    3.把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。
    4.使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接

    5.使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接（如圖所示），使用配備的放氣管與儀器面板上的放氣口相連接，另一端與專用回收器皿連接。
連接公用接頭及密度繼電器 連接進氣口
    6.如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。
    7.打開儀器電源。
    8.打開氣瓶上的閥門。

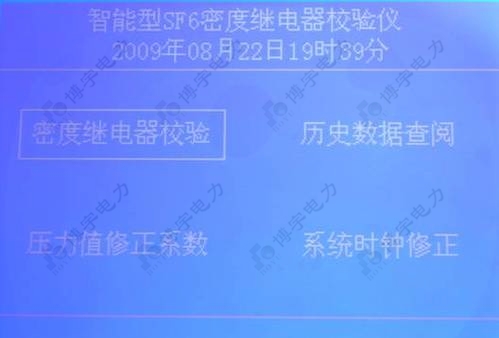

    9．系統顯示主界面如下圖：

    此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如下圖所示界面。

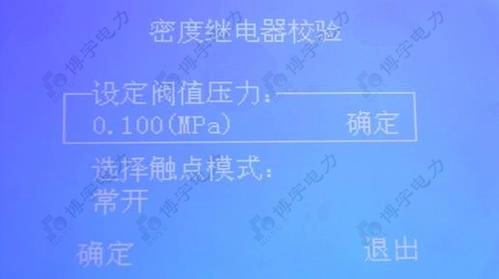

    這是“密度繼電器校驗”的第一個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單。

    進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到最下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單。

在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。
    單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。
    單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。
    雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。

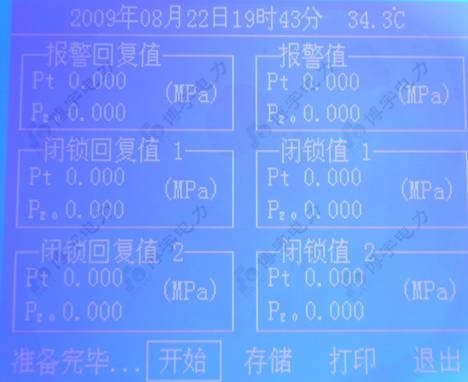

設置完該界面的所有選項后進入主測試界面。

外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以存儲和打印測試結果。點擊“退出”后系統退出測試主界面。
    在系統主界面旋轉飛梭使光標選擇“壓力值修正系數”，如圖所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。

結束工作
    1. 關閉氣瓶上所有閥門。
    2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。
    3. 關閉電源。
    4. 拔掉氣管。
    5. 拔掉信號線和電源線。

注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!

注意事項

1. 去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。
    2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。
    3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。
    4. 密度繼電器在校驗的過程中不能有太大的振動。
    5. 使用氣瓶時可按以下提示進行操。
